一、用途与结构：预绞式护线条用来保护导线免受振动、线夹压应力、磨擦、电弧和一切外来的其它损伤。预绞式短护线条在导线振动不严重的情况下，可在较短跨距的线路上保护导线不受电弧、磨擦或其它损伤。它们也可作为修补条，用来修补已受到损伤的导线，使它恢复原来的机械强度及导电性。还可用来保护分支线条，使导线分支点上避免受到由于电弧和磨擦所引起的损伤。预绞式护线条和预绞式短护线条的结构简单，一组预绞丝形成空管，包裹导线时产生握紧力，从而保护导线。 二、特点：1、磨损小：由于护线条和短护线条紧握导线，避免了导线滑移，因而可以把导线的磨损减至最小；2、防松动：由于预绞丝具有紧握弹性，可保证长期不松动；3、安装简单：无需任何专用工具，徒手就可快捷简便地现场安装，一人即可完成；4、安装质量易于保证：不需专门训练，肉眼即可进行检验，外观简洁美观；5、通用性强：可与多种金具配套使用。 三、接续说明：1、当钢芯铝绞线外层铝线及铝线导线中外层铝线有小于25%的线条发生破断，可采用补修条，可恢复100%的机械和电气性能；2、当钢芯铝绞线外层铝线及铝线导线中外层铝线有25%~50%的线条发生破断时，可采用预绞式护线条，可恢复100%的机械和电气性能

OPGW光缆用双悬垂线夹产品说明：组成：预绞丝、套壳、U型挂环、三角联板、PS挂板、接地线及联结金具。用途：起支撑作用，将光纤复合地线悬挂于直线杆塔上。产品特点：1.具有单悬垂线夹的所有性能。2.用两套悬垂组件，提高了线夹的机械强度，增大曲率半径，保证了在大转角、高落差、大跨距的条件下光缆运行安全可靠，适用于大跨距的江河、高落差的山谷等特殊地方。3.可用于OPGW光缆线路转角为25°-60°的杆塔。订货须知:1.根据OPGW光缆的外径和破断力等参数选择合适的悬垂线夹 数量配置为：1套/直线杆。2.该线夹内绞丝的旋向与OPGW外层的绞向相反，标准配置按照OPGW外层绞向的右旋，如OPGW外层绞向为左旋时，应在订货合同中加以注明。3.根据杆塔上的挂点选择合适的联结金具（如UJ型螺丝、U型挂环、UB型挂板等）。用 途: 此种预绞式悬垂线夹是将OPGW光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力，提高光缆的抗振能力，抑制风力振动的动态应力；还可以保证光缆的弯曲不超过允许的数值，使光缆不产生弯曲应力。由于光缆安装了该线夹后，不会产生各种有害的应力集中，所以光缆中的光纤不会产生附加损耗。结构与材料:本产品为组合线夹，配有悬挂头（每个悬挂头由橡胶夹具、铝夹板、螺栓、弹垫、平垫、螺母、闭口销等组成）、外层预绞丝、护线条预绞丝等组合而成。 护线条预绞丝直接缠在光缆的外表，为光缆提供保护和刚度，护线条预绞丝则被橡胶夹具镶嵌件夹住，外层预绞丝的中部绞距顺势压住腰鼓形的橡胶夹具，再由铝夹板夹持其外。铝夹板------由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定，抗大气腐蚀性能好，并具有较好的机械性能。橡胶夹具------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。螺栓、弹垫、平垫、螺母------热镀锌标准件。闭口销------电力标准件。护线条预绞丝------按预定的机械性能与化学成分定做的铝合金线材，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。外层预绞丝------与护线条预绞丝相同。连接金具------ U形挂环、U形螺丝、UB型挂板、ZH型挂环，均为电力标准件。

48芯光缆接头盒二进二出光缆接头盒接头盒加工生产1、盒体由高工程塑料注塑成形，有良好的抗碱盐腐蚀、耐老化性能，且表面光洁美观，机械结构牢固，具有顽强的抗野外环境的性能，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达IP66。2、适合于带状光缆和普通光缆，盒体内熔接盘可书页式翻转，并留有足够的光纤盘绕曲率半径和空间，任何位置光纤的曲率半径大于30mm（内控40mm), 对每根光缆、每根光纤均可分开施工。3、体积小、容量大、维护方便。4、盒体内有密封圈，密封性能、防潮性能良好，盒体可反复开启不漏气，并且不需要工具，操作简单方便，盒体装有气门嘴，可测量盒体内的密闭程度。5、提供可靠的光缆固定及光缆加强芯接地保护装置。接头盒的特点光缆接头盒价格，接头盒的使用方法光缆接头盒的使用方法，96芯室外光缆接头盒铝合金光缆接头厂家。光缆接头盒用途：用于光缆线路的中间连接和分支保护，可起到密封、保护安放光纤接头和储存预留光纤等的作用，使其免受外部环境因素的影响。特点：a.适用范围广：适用于骨架式、层绞式、束管式铠装和非铠装光缆，使用灵活。b.密封性能好：产品采用硅橡胶密封圈密封。在缆孔口处再用密封热缩管或自粘胶带密封。c. 耐候性强：采用进口高强度铝合金材料，并添加剂，耐高低温，性能好，使用寿命长。 d.机械强度高：具有良好的抗振、抗拉、抗压、抗冲击性、抗弯曲、抗扭转性能，坚固。 e. 结构合理：光纤盘绕托盘，采用活页转动式，可根据需要任意翻动，施工维护方便，光纤盘绕无附加衰耗，曲率半径≥40mm。 f.有接地装置。 接头盒规格型号及参数： a.温度性能：-40℃～+80℃。 b.抗电强度：15kV直流，2分钟不击穿。 d.抗振性能：106次。 e.密封性能：100kPa，72小时，压力不变。 g.长500mm，外径200mm，内径180mm。 h.大光缆外径22mm，大接头芯数144芯。48芯光缆接头盒二进二出光缆接头盒接头盒加工生产

用途：OPGW预绞丝耐张线夹主要用于架空OPGW复合地线光缆线路的固定、锚紧，一般安装于终端塔、紧线耐张塔、转角塔等位置。OPGW预绞式耐张线夹 特点：预绞丝耐张线夹对光缆的握力可达到光缆极限抗拉强度的95%以上，无应力集中及振动应力的影响。 组成：预绞丝耐张线夹组件每套包括：内绞丝、外绞丝、拉环等组成。OPGW预绞式耐张线夹 OPGW预绞式耐张线夹、用户可根据设计要求配置选购其它的连接件。 OPGW预绞式耐张线夹OPGW 耐张串组合耐张串组合应能与杆塔地线挂点相连，整串强度不小于OPGW的额定强度。厂家提供完整的耐张线夹，包括性能良好的耐张线夹、护线条、接地跳线组件等。耐张线夹必须采用预绞丝型，这种设计和材料至少具有承受95%RTS（OPGW）的能力，在此情况下其线夹中的OPGW不产生滑动。耐张线夹应能承受OPGW较大设计允许短路电流，不会引起线夹过热和机械强度的损失。提供的接地跳线组件必须包含一根**接地线，以及其一端同OPGW紧密配合的铝合金并沟线夹、另一端同杆塔连接的接地夹具。

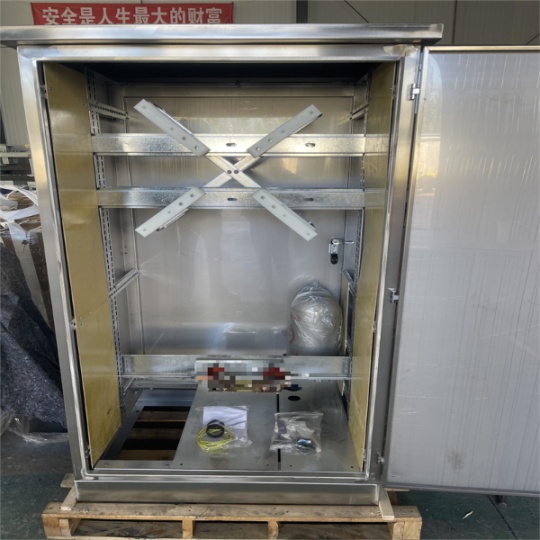

本实用新型公开了一种变电站光缆接续余缆箱,它包括光缆,接续盒和余缆架,其要点是所述余缆架固定设置在余缆箱内,所述接续盒固定安装在余缆架上,所述光缆的一端通过接线柱与接续盒连接,光缆的另一端通过套管与变电站室外装置连接;所述余缆箱上设有带安全锁的箱门,所述余缆箱上设有防雨罩.本实用新型安全可靠性,安装简易方便,避免了高空作业及维护时由于OPGW光缆脱落而发生意外触电的危险.余缆箱能够起到防水,防风,防盗的作用.接续完成后的光缆,接续盒设备可以方便的安装在余缆箱内,与室外变电装置设备协调统一,箱体结构便于检修维护检测.解决了现有技术存在安全性差,接续盒和余缆架安装不规范的技术问题.

电晕抑制环主要用于改善预绞丝金具末端电场状况，保护ADSS光缆外护套，延长ADSS光缆在架空线路的运行寿命；组成：由握紧段和防晕段组成。用途：1、用于改善ADSS光缆与110kV以上电压等级的输电线路同杆架设时，因光缆安装金具末端电晕而引起的对光缆安全运行的威胁。2、每套耐张金具安装1个防晕环，每套悬垂金具安装2个防晕环。特点：握紧段（小孔径段）对光缆起夹紧作用。防晕段用于改善金具结构加强条末端的电场状况，可使起晕电压提高一倍左右。在110kV以上电压等级的输电线路上，同杆架设ADSS光缆时，光缆往往处于较高的空间电位，预绞丝金具末端可能引起电晕对光缆的安全运行产生威胁。防晕环地改善了预绞丝金具末端电场状况，在预绞丝末端形成了均匀电场从而抑制了电晕的产生产，保护了光缆；防电晕抑制环的安装：确定电晕抑制环的安装位置，手持电晕抑制环的夹紧段，从电晕抑制环防晕段的末端开始缠绕，将电晕抑制环的防晕段缠绕完毕。沿光缆轻轻滑动电晕抑制环，是光缆悬垂/耐张线夹护线条预绞丝末端处于电晕抑制环防晕段形成的空间内。缠绕电晕抑制环的夹紧段，使之恰好握紧。
