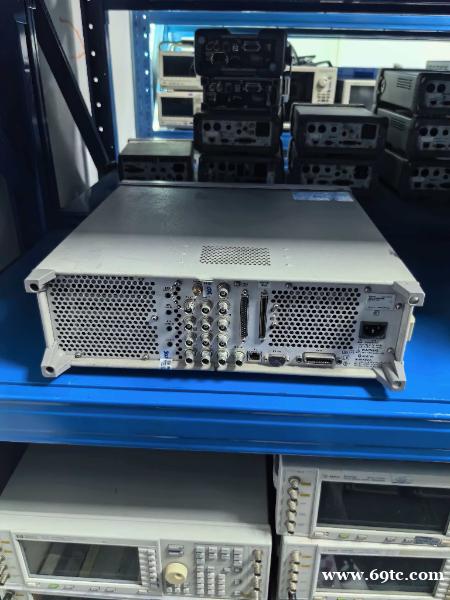

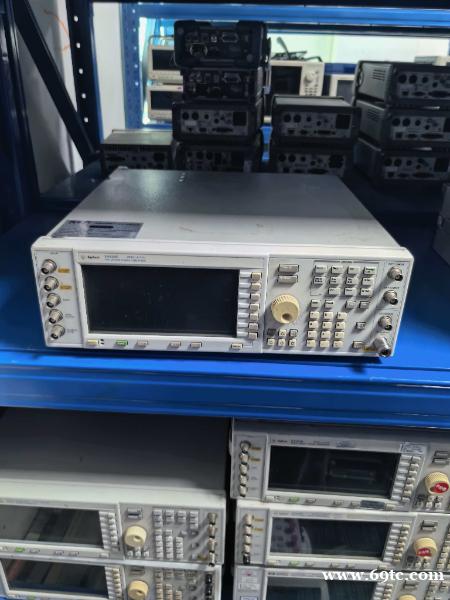

安捷伦（现是德科技Keysight）E4438C是一款6 GHz矢量信号发生器，属于ESG系列高端型号，核心功能是生成250 kHz–6 GHz范围内的高精度数字调制信号（如W-CDMA、LTE、WLAN），支持160 MHz RF调制带宽、80 MHz基带带宽及64 MSa波形内存，适用于4G/早期5G通信研发、卫星通信及雷达系统测试。
一、核心性能与技术参数
1. 基础指标
频率与带宽：
频率范围：250 kHz–6 GHz（需选件506激活6 GHz上限），分辨率0.01 Hz，覆盖4G LTE、Wi-Fi 5/6等主流频段。
RF调制带宽达160 MHz（外部I/Q输入时），内置基带带宽80 MHz，支持生成100 MHz信道带宽的5G NR信号。
信号质量：
相位噪声典型值≤-134 dBc/Hz（1 GHz载波，20 kHz频偏），显著优于普通信号源，适合高灵敏度接收机测试。
输出功率范围：-136 dBm至+17 dBm，电平精度典型值±0.5 dB（ALC接通时）。
2. 关键调制能力
数字调制支持：
>15种数字调制格式（QPSK、16QAM、64QAM、OFDM等），可直接生成LTE、WLAN、GPS/GNSS等标准信号。
EVM（误差矢量幅度）≤0.35%（16QAM，20 MHz带宽），满足4G/5G发射机测试要求。
模拟调制扩展：
宽带AM/FM/相位调制及脉冲调制，调制深度精度±0.15 dB，适用于射频元器件容限测试。
二、核心功能与选件配置
1. 基带信号生成能力
内置双模基带发生器：
80 MHz RF调制带宽下支持任意波形回放与实时I/Q生成，64 MSa回放内存+1 GSa存储空间，可存储复杂多载波信号。
通过Signal Studio软件直接生成LTE、WLAN等标准协议信号，无需外部基带设备。
选件601（内部基带发生器）：
激活后提供实时符号生成能力（50 Msym/s），适用于TDMA突发脉冲测试（如GSM时隙控制）。
2. 关键扩展功能
多通道仿真：
搭配N5102A数字I/O模块和PXB基带发生器，可生成MIMO衰落信道，用于5G Massive MIMO系统验证。
接口与兼容性：
标配10BaseT LAN和GPIB接口，支持SCPI指令远程控制，向后兼容ESG/PSG系列信号源。
通过选件UNJ提升相位噪声性能，选件UNB扩展输出功率至+20 dBm。
