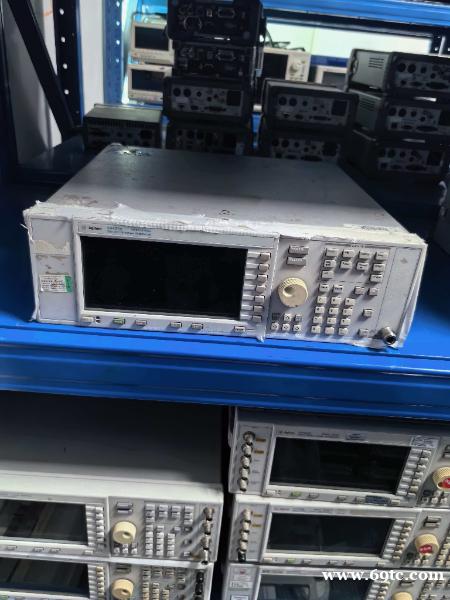

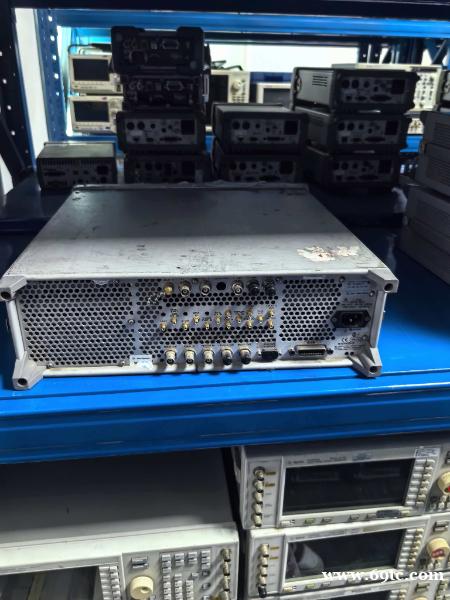

安捷伦（现是德科技Keysight）E4437B是一款4 GHz矢量信号发生器，属于ESG-DP系列，核心功能是生成250 kHz–4 GHz范围内的高精度数字调制信号（如W-CDMA、cdma2000、EDGE），支持35 MHz RF调制带宽、14-bit I/Q分辨率及多标准通信协议，适用于3G/早期4G通信研发与产线测试。
一、核心性能与技术参数
1. 基础指标
频率范围与分辨率：
250 kHz–4 GHz，频率分辨率0.01 Hz，覆盖3G/早期4G主流频段（如W-CDMA 2.1 GHz、WiMAX 3.5 GHz）。
调制能力：
RF调制带宽达35 MHz，支持40 MHz采样率和14-bit I/Q分辨率，确保高阶调制（如64QAM）信号质量。
相位噪声性能：典型值-134 dBc/Hz（10 kHz频偏，1 GHz载波），显著优于普通信号源，适合高灵敏度接收机测试。
2. 关键精度指标
输出电平范围：标准配置+13 dBm至-136 dBm，电平精度典型值±0.6 dB（ALC接通时），优于±1.1 dB（最差情况）。
调制精度：
EVM（误差矢量幅度）≤0.4%（16QAM，20 MHz带宽），满足3GPP W-CDMA等标准测试要求。
邻道功率比（ACPR）：W-CDMA测试中可达-73 dBc，确保发射机线性度验证准确性。
二、核心功能与选件配置
1. 数字调制能力
预装通信标准库：
支持W-CDMA、cdma2000、EDGE、GSM、DECT、TETRA等协议，可直接生成符合3G标准的编码信号，无需外部基带设备。
TDMA时隙控制：
通过选件UN8灵活配置突发脉冲时序，模拟移动站/基站传输，适用于接收机容限测试。
2. 关键选件功能
UND选件（双任意波形发生器）：
提供1 Msample（4 MB）波形存储器，支持自定义波形回放与存储，14-bit分辨率显著提升动态范围。
可生成多信道CDMA信号，用于基站功率放大器ACPR测试。
UNB选件（高功率机械衰减器）：
输出范围扩展至+17 dBm，电平精度提升至±0.35 dB，反向功率保护能力达25 W（2 GHz以下）。
