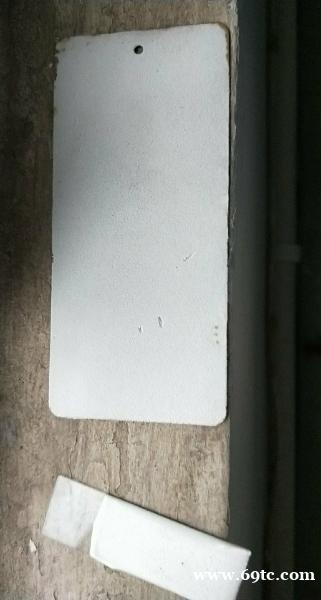

水性保温隔热涂料UGC-B02是由无机胶黏剂、纳米氧化锆UG-R30、纳米氧化钛、纳米氧化铝等组成的一种保温隔热涂层材料。
性能指标
编号 | 项目 | 指标 |
1 | 外观 | 白色膏体 |
2 | 干燥时间 | 表干≤8h，实干≤48h完全固化7天 |
3 | 附着力（划格法） | 好于1级 |
4 | 耐水（300d） | 不起皱，不脱落 |
5 | 使用温度≤ | 800℃ |
6 | 隔热温度 | 隔热前：150度 隔热后：1mm 90 度 2mm 82度 3mm 65度 |
7 | 膜厚 | 干膜厚度(mm) :2 |
有效期：6个月
应用范围
广泛用于各种需要保温或隔热的设备和设施上
施工方法
为保证涂装质量，请仔细阅读使用说明和产品对应的涂装规范。
1、基体处理
涂装作业前，应去除基体表面的油污、残锈、氧化皮等。
所有待涂钢材表面必须达到Sa2.5级要求。局部修补涂层时，钢材表面必须打磨到St3级。表面粗糙度要求控制在25～40μm范围内。
2、环境条件
基体表面温度和环境温度一般不低于5℃，表面温度至少应高于露点3℃以上，空气相对湿度不超过85％。
3、混合
配比：A∶B＝94:6（质量比）
混合时，应在不断搅拌A液体组分的情况下，缓缓倒入粉体组分B，并搅拌约2~5分钟至混合均匀。再根据自己需求的粘度加入适量的水并搅拌均匀。 推荐使用机械搅拌。
4、涂装
用喷枪（1mm上下口径）喷涂。（控制好加水量，多了易流挂，少了表面毛糙）喷两边，第②遍在第①遍表干后喷涂防止流挂。
手机：15250530769 QQ：2845241204 电话:0512-63025683
苏州优锆纳米材料有限公司 发现材料之美 创造科技之光
