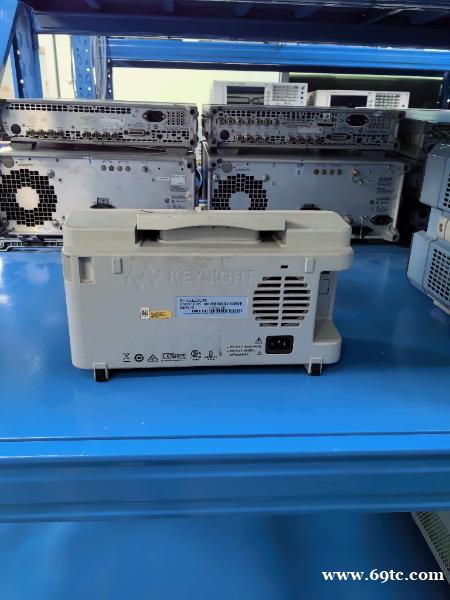

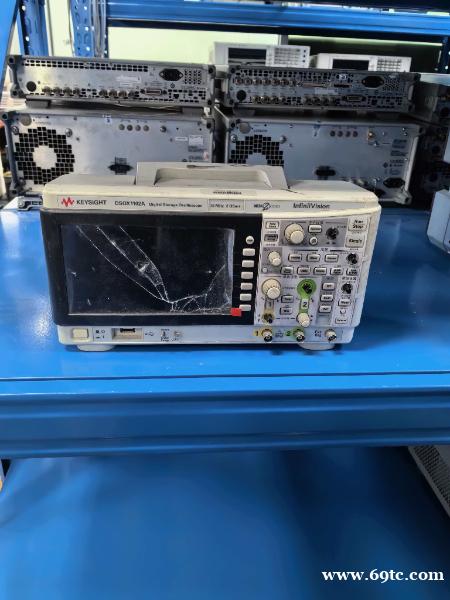

是德科技（Keysight，原安捷伦）DSOX1102A 是一款70 MHz基础带宽的2通道入门级数字存储示波器，属于InfiniiVision 1000X系列。其核心特点是2 GSa/s实时采样率、1 Mpts存储深度、50,000波形/秒更新速率，基础带宽为70 MHz，可通过选件DSOX1B7T102升级至100 MHz。与同系列DSOX1102G型号相比，DSOX1102A不标配内置函数发生器（WaveGen），但支持通过软件扩展串行协议分析、频率响应分析等专业功能，适合教育、研发及基础生产测试场景。
一、基础规格与硬件特性
1. 核心参数
带宽与采样：
基础带宽70 MHz，100 MHz需额外购买DSOX1B7T102带宽升级固件。
实时采样率高达2 GSa/s，存储深度最大1 Mpts，可精准捕获高频瞬态信号。
显示与操作：
8.5英寸WVGA彩色触摸屏，支持50,000波形/秒更新速率，显著提升偶发信号（如毛刺）的捕获概率。
面板设计简洁，右侧集成快捷菜单键，旋钮支持按下归零功能，操作逻辑符合工程习惯。
2. 标配附件与接口
探头配置：标配2个N2140A无源探头（200 MHz带宽，1:1/10:1衰减比可切换），适配70/100 MHz测量需求。
接口扩展性：
USB 2.0（主机/设备端口）、LAN（支持远程控制），无GPIB接口（需选配）。
支持一键保存波形至U盘，可导出BMP/PNG图像及CSV/ASCII数据格式。
二、核心测量功能
1. 基础分析能力
专业级测量工具：
模板测试、FFT频谱分析、数学运算（加/减/乘/除）及20余种自动参数测量（如上升时间、频率）。
分段存储功能：最多捕获50个信号片段，重新准备时间仅19 μs，高效分析偶发异常。
协议支持：
需选配软件（如DSOX1EMBD）实现I²C、SPI、UART等串行总线硬件触发与解码，非标配功能。
2. 扩展功能（部分需软件选件）
频率响应分析：
通过选件DSOX1FRA实现波特图测试（增益/相位分析），用于电源环路稳定性验证。
DSOX1102A不标配WaveGen函数发生器（区别于DSOX1102G型号），需外接信号源配合完成频率响应测试。
辅助工具：
数字电压表、频率计数器（软件实现，精度依赖校准）。
内置培训信号与操作指南，支持简体中文界面，降低学习门槛。
