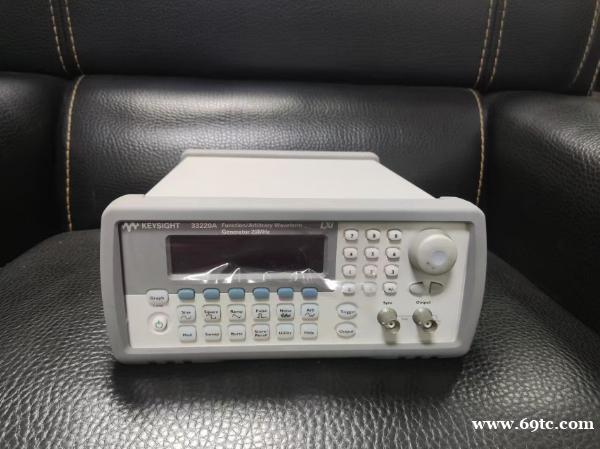

是德科技33220A是一款20 MHz函数/任意波形发生器，采用直接数字合成（DDS）技术，支持11种标准波形及自定义任意波形，具备14位分辨率、50 MSa/s采样率和USB/GPIB/LAN多接口，广泛应用于电子测试、通信研发及教学实验领域。其核心优势在于高精度波形生成能力与灵活的调制功能，是中低频测试场景的常用设备。
一、核心参数与性能
1. 波形生成能力
频率范围：
正弦波/方波：1 μHz 至 20 MHz
斜波/三角波：1 μHz 至 200 kHz
脉冲波：500 μHz 至 5 MHz（最小脉冲宽度 20 ns）。
分辨率与精度：
14 位垂直分辨率，50 MSa/s 采样率，支持 64 K 点任意波形存储。
正弦波失真度 < -60 dBc，相位噪声 -115 dBc/Hz（10 kHz 偏置）。
2. 关键性能指标
输出幅度范围：10 mVpp 至 10 Vpp，可直接设置 Vpp、Vrms、dBm 或高低电平值。
方波特性：上升/下降时间 < 15 ns，过冲 ≤ 4%，抖动 300 ps + 100 ppm × 周期。
调制功能：标配 AM、FM、PM、FSK、PWM 调制，支持 线性/对数扫描（速率 1 ms–500 s）及 脉冲串模式。
二、核心功能特点
1. 灵活的波形控制
任意波形编辑：非易失存储器可保存 4 个自定义波形（如指数上升、sin(x)/x、心律波等），配合 IntuiLink 软件可导入示波器捕获波形并编辑。
脉冲信号定制：独立调节 周期、宽度、幅度及边沿时间（可变沿时间 < 13 ns 至 100 ns），适用于数字电路时序测试。
2. 接口与自动化支持
标准接口：USB、GPIB、LAN（LXI C 类） 全集成，支持 SCPI 命令远程编程，适配 LabVIEW 等自动化测试平台。
同步能力：选件 001 提供 外部频率基准输入，可与其他 33220A 或 33250A 设备实现多通道相位同步。
3. 用户操作优化
图形化界面：前面板 LCD 屏幕实时显示波形，支持参数可视化验证。
快速调节：旋钮或数字键直接设置频率、幅度、偏置等参数，无需多级菜单操作。
三、典型应用场景
1. 电子研发与测试
电路功能验证：生成标准波形测试滤波器、放大器等模拟电路的频率响应。
通信系统调试：通过 FSK/PWM 调制模拟通信信号，验证接收端解调性能。
2. 教学与实验
高校实验室：用于基础电子学课程，演示波形合成、调制原理及噪声分析。
学生项目：结合示波器捕获信号，实现“信号生成-传输-分析”闭环实验。
3. 工业测试场景
传感器校准：输出精确斜波/三角波，测试传感器线性度与响应时间。
电源时序验证：利用 脉冲串模式模拟电源上电时序，确保设备启动可靠性。
