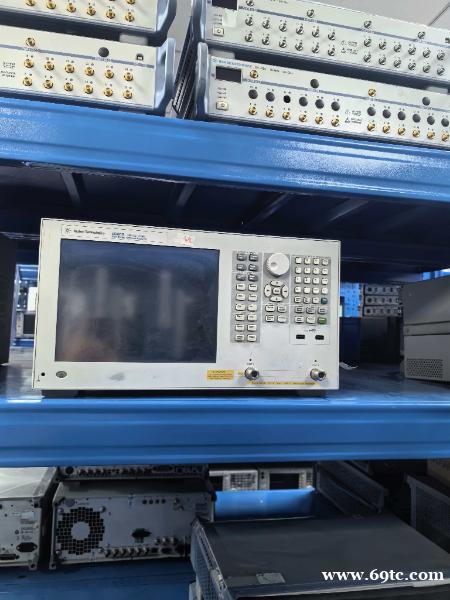

安捷伦（Agilent，现归属是德科技Keysight）E5061B矢量网络分析仪，该设备核心价值在于支持5 Hz至3 GHz的超宽频率覆盖（需选件3L5），是业内首款将低频电路分析（如电源环路增益）与射频网络分析集成于单台仪器的商用VNA，尤其适用于电源完整性（PDN）测试、DC-DC转换器环路稳定性验证及射频元器件测量。
一、基础频率与动态范围
1. 频率范围
标准配置：100 kHz 至 3 GHz（射频段）。
选件3L5激活后：5 Hz 至 3 GHz（覆盖从接近直流到射频的全频段）。
2. 动态范围
单端口方向动态范围：≥40 dB（低频至射频段）。
传输动态范围：>70 dB（1 MHz–3 GHz频段），确保高损耗器件（如长电缆）的精确测量。
二、关键精度指标
1. 噪声与稳定性
迹线噪声：≤0.005 dBrms（典型值，10 kHz中频带宽时），直接影响相位测量精度。
相位误差：<0.1°（典型值），满足5G MIMO天线相位同步需求。
本底噪声：-110 dBm（典型值），限制微弱信号检测能力。
2. 输出与校准能力
输出功率范围：-60 dBm 至 +10 dBm（可调，1 dB步进）。
校准精度：
测量不确定度 ≤±0.1 dB（经OSL校准后）。
支持101点智能校准（28 GHz频段模拟数据，实际设备上限3 GHz）。
三、硬件接口与扩展能力
1. 物理端口
内置端口数量：2个物理端口（标配），支持50 Ω/75 Ω系统阻抗切换。
低频专用端口：
增益相位测试端口（选件3L5激活）：
频率范围：5 Hz–30 MHz。
输入阻抗：1 MΩ（高阻）或 50 Ω（匹配），专为电源环路测试设计。
2. 直流偏置能力
内置直流偏置源：
电压范围：±40 Vdc（最大电流 100 mA）。
支持AC+DC输出模式，用于偏置条件下的阻抗测量。
四、关键性能限制
1. 扫描速度与分辨率
201点单次扫描速度：9 ms（典型值）。
频率分辨率：1 mHz（最低可设步进）。
2. 硬件约束
最大谐波失真：-25 dBc（输出信号纯度指标）。
外形尺寸：254 mm（深），紧凑设计节省工作台空间。
