Agilent/Keysight E3631A 是一款80W三路输出可编程直流电源，核心特点是提供 0–6V/5A、0–+25V/1A 和 0––25V/1A 三组独立输出，具备低纹波噪声（<350μVrms） 和 ±25V 通道电气隔离设计，支持 GPIB/RS-232 远程控制。
一、核心规格参数
1. 输出能力
输出 1：0–6V / 0–5A（最大功率 30W）。
输出 2：0–+25V / 0–1A（最大功率 25W）。
输出 3：0––25V / 0–1A（最大功率 25W）。
总功率：80W（三路独立输出，不可叠加）。
2. 精度与稳定性
电压精度（25°C±5°C）：
输出 1/2：0.05% + 20mV；输出 3：0.1% + 5mV。
电流精度（25°C±5°C）：
输出 1/2：0.15% + 4mA；输出 3：0.2% + 10mA。
负载/电源调整率：<0.01% + 2mV（电压），<0.01% + 250μA（电流）。
纹波与噪声（20Hz–20MHz）：
正常模式电压：<350μVrms / 2mVp-p；
正常模式电流：<500μArms（输出 1/2）、<2mArms（输出 3）。
二、关键功能特性
1. 电气隔离设计
6V 通道与 ±25V 通道完全隔离，避免多路测试时电路间相互干扰。
±25V 通道可设置为跟踪模式，实现正负电压同步调节（如生成 ±12V 对称电源）。
2. 操作与控制

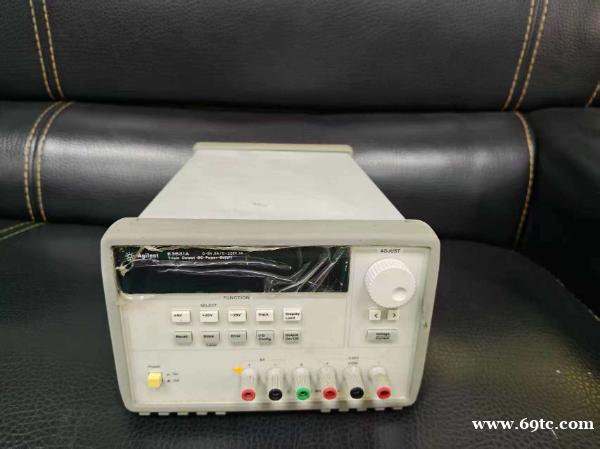

前面板双电压/电流表：实时显示当前输出值，旋钮调节支持 1.5mV/0.1mA 分辨率。
3 组预存配置：通过“存储/调用”键快速切换常用设置。

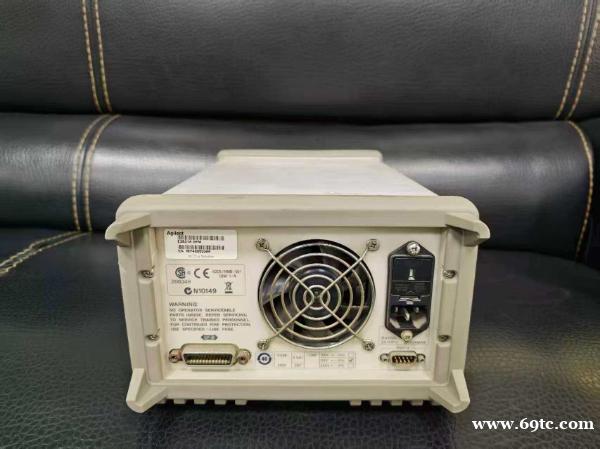

标准接口：
GPIB（IEEE-488）和 RS-232（支持 SCPI 编程指令，兼容自动化测试系统）。
3. 保护机制
过压保护（OVP）：可独立设置各通道保护阈值。
过流保护（OCP）：自动切断输出以保护被测设备。
短路保护：故障解除后自动恢复输出。
三、典型应用场景
1. 研发与测试
为模拟/数字混合电路（如运放、ADC/DAC）提供 多路独立偏置电压。
验证电源敏感器件（如传感器、低噪声放大器）的 纹波抑制能力。
2. 教育与生产
教学实验：演示电源设计原理（如线性稳压、反馈控制）。
产线老化测试：长时间稳定供电，配合自动化脚本批量验证产品可靠性。
