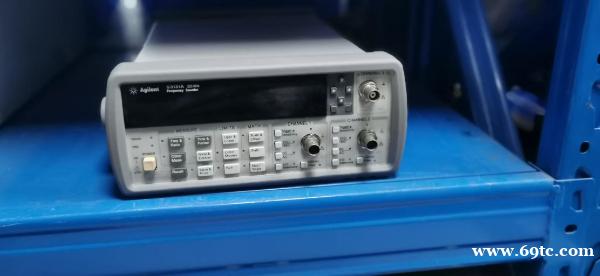

Agilent/HP 53131A 是一款双通道225MHz通用频率计数器，核心特点是提供10位/秒频率分辨率和500ps时间间隔分辨率，支持频率、周期、时间间隔等12种以上参数测量，并可通过选件将第三通道扩展至12.4GHz高频测量。其高精度时基稳定性和内置统计分析功能使其成为振荡器测试、通信设备校准等场景的常用工具
一、核心性能指标
1. 基础测量能力
频率范围：
标准配置：CH1和CH2通道支持DC~225MHz。
可选扩展：通过选件（030/050/124）增加第三通道至3GHz/5GHz/12.4GHz。
分辨率与精度：
频率分辨率：10位/秒（1秒闸门时间下，例如显示10.000 000 000 MHz）。
时间间隔分辨率：500ps（通过多次平均可进一步优化）。
测量速度：最高200次/秒（GPIB接口全格式化数据传输）。
2. 输入特性
电压灵敏度：
DC~100MHz：20mVrms（±5V输入范围）。
100~200MHz：<v>**<v>30mVrms<v>**<v>；200~225MHz：40mVrms。
输入阻抗：1MΩ或50Ω可切换，支持交流/直流耦合。
触发灵活性：触发电平可调，支持上升/下降沿触发及迟滞设置。
二、关键功能与特性
1. 多参数测量能力
支持12类以上测量：频率、频率比、周期、时间间隔、相位（CH1对CH2）、脉冲宽度、上升/下降时间、占空比、累加计数、峰值电压等。
高级分析功能：
自动极限测试：实时判断测量值是否超出预设范围。
内置统计运算：同步计算平均值、最大值、最小值、标准偏差及Allan方差。
2. 操作与集成优势
用户友好设计：
一键调用20组预存设置，快速切换常用测试配置。
模拟显示模式直观展示测量值与极限范围的关系。
系统兼容性：

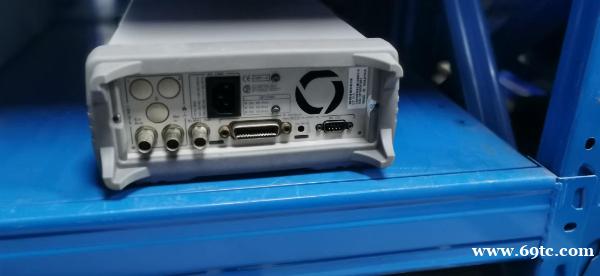

标配GPIB接口（SCPI协议兼容），支持自动化测试系统集成。
可选RS-232接口用于数据传输或打印输出。
三、典型应用场景
1. 高频与时间测量
晶体振荡器测试：精确评估TCXO/OCXO的频率稳定度和老化特性。
通信设备校准：测量发射机/接收机本振频率、信号时延（如传播延迟、上升时间）。
2. 工业与科研用途
传感器信号处理：将转速、流量等物理量转换为频率信号进行高精度测量。
PLL/VCO分析：配合选件观察频率切换动态过程，验证锁相环性能。
生产质量控制：作为自动化测试系统组件，快速检验产品频率指标一致性。
