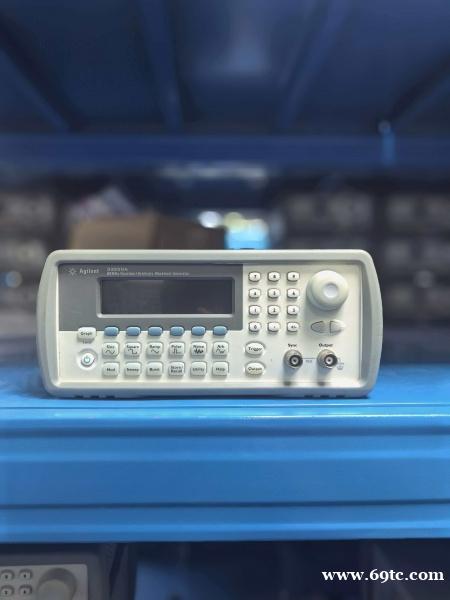

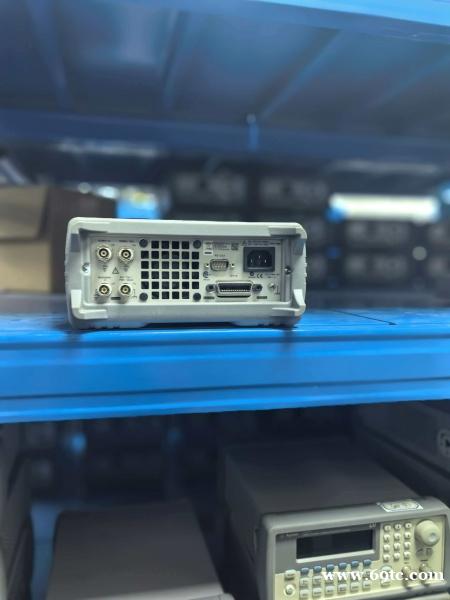

安捷伦（现是德科技 Keysight）33250A 是一款 80 MHz 单通道函数/任意波形发生器，核心功能为生成 10 种标准波形（正弦波/方波最高 80 MHz）及高精度自定义任意波形，采用 12 位分辨率、200 MSa/s 采样率、64 K 点存储深度设计。它通过直接数字合成（DDS）技术实现频率分辨率低至 1 μHz、总谐波失真（THD）<0.2% 的稳定输出，标配 AM/FM/FSK 调制与彩色图形界面，但仅支持单通道输出（无双通道同步功能）适用于中高频电路开发、通信测试及教学实验。
一、核心性能参数
1. 波形生成能力
频率范围：
正弦波/方波：1 μHz–80 MHz，分辨率 1 μHz，方波上升/下降时间 ≤5 ns。
三角波/斜波：1 μHz–1 MHz（三角波）、500 μHz–50 MHz（斜波）。
脉冲波形：最高 50 MHz，上升/下降时间可调（最小 5 ns）。
任意波形特性：
12 位垂直分辨率，200 MSa/s 采样率，64 K 点存储深度，非易失存储器可保存 4 个自定义波形（支持用户命名）。
幅度范围：10 mVpp–10 Vpp（50 Ω 负载），DC 偏置 ±5 V，精度 ±1% 设置值 ±1 mVpp（1 kHz）。
2. 信号质量与精度
总谐波失真（THD）：<0.2% + 1 mVrms（DC–20 kHz），显著优于普通函数发生器。
频率稳定度：±0.3 ppm（18–28°C），TCXO 时基年精度 2 ppm，支持外部 10 MHz 时钟同步。
相位噪声：典型值 –115 dBc/Hz（10 kHz 偏移），保障高频信号纯净度。
二、关键功能与使用限制
1. 标准波形与调制能力
10 种标准波形：
正弦波、方波、三角波、斜波、脉冲、噪声、SIN(x)/x、指数上升/下降、心律波、直流电压。
高级调制功能：
AM/FM/FSK 调制：调制深度 0%–120%，调制频率 2 mHz–20 kHz，支持内部/外部源。
线性/对数扫描：扫描时间 1 ms–500 s，起始/终止频率 100 μHz–80 MHz。
猝发脉冲（Burst）：计数 1–1,000,000 周期，起始/停止相位可编程（–360° 至 +360°）。
2. 重要使用限制
单通道设计：仅含 CH1 输出端口，无法实现双通道相位差设置（如需同步测试，需外接多台设备）。
高频性能约束：
80 MHz 为正弦波/方波上限，三角波仅支持至 1 MHz，任意波形高频段可能因点数不足失真。
50 MHz 脉冲波形需手动优化沿时间，否则过冲可能 >5%。
