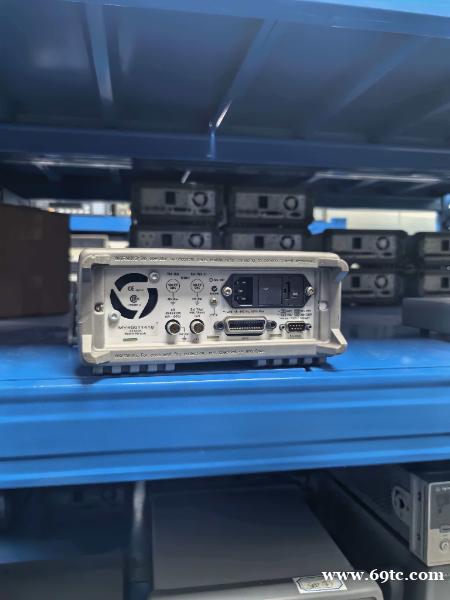

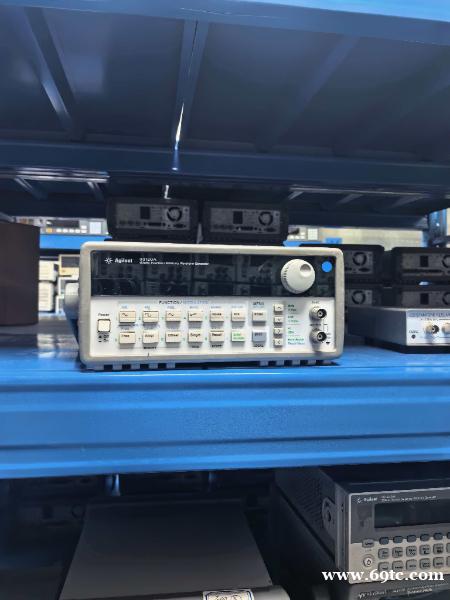

安捷伦（现是德科技 Keysight）33120A 是一款 15 MHz 单通道函数/任意波形发生器，核心功能为生成 10 种标准波形（正弦波/方波最高 15 MHz）及自定义任意波形，采用 12 位分辨率、40 MSa/s 采样率、16 K 点存储深度设计。它通过直接数字合成（DDS）技术实现高稳定性输出，总谐波失真（THD）<0.04%，波形平坦度±0.1 dB，但仅支持单通道输出（无双通道相位差功能）。
一、核心性能参数
1. 波形生成能力
频率范围：
正弦波/方波：100 μHz–15 MHz，分辨率 10 μHz。
三角波/斜波：100 μHz–100 kHz。
噪声信号：10 MHz 带宽。
任意波形特性：
12 位垂直分辨率，40 MSa/s 采样率，16,000 点存储深度，非易失存储器可保存 4 个自定义波形。
幅度范围：50 mVpp–10 Vpp（50 Ω 负载） 或 100 mVpp–20 Vpp（开路），DC 偏置 ±5 V（50 Ω）。
2. 信号质量与精度
总谐波失真（THD）：<0.04%（DC–20 kHz），显著优于普通函数发生器。
波形平坦度：±0.1 dB（50 Ω 负载，<100 kHz），高频段（1–15 MHz）≤±0.2 dB。
频率稳定度：90 天内精度 10 ppm，选件 001 可提升至 4 ppm/年（需外部时钟同步）。
二、关键功能与使用限制
1. 标准波形与调制能力
10 种标准波形：
正弦波、方波、三角波、斜波、噪声、SIN(x)/x、指数上升/下降、心律波、直流电压。
调制与扫描功能：
AM/FM/FSK 调制：调制深度 0%–120%，调制频率 10 mHz–20 kHz。
线性/对数扫描：扫描时间 1 ms–500 s，起始/终止频率 10 mHz–15 MHz。
2. 重要使用限制
单通道设计：仅含 CH1 输出端口，无法实现双通道相位差设置（如 90° 正交信号），常见误操作源于与双通道型号 33500B 混淆。
任意波形约束：
采样率固定 40 MSa/s，高频信号（>10 MHz）可能因点数不足导致失真。
非易失存储器仅支持 4 个波形，切换需手动加载。
三、典型应用场景与替代建议
1. 适用场景
基础电子实验：
生成 低频正弦/方波信号，测试滤波器、放大器频率响应。
模拟 心律波或传感器输出，验证信号调理电路性能。
教学与维修：
高校实验室：操作界面直观，适合信号原理教学。
电路板维修：注入测试信号定位故障点（如时钟电路异常）。
2. 不适用场景
高频/复杂信号需求：
频率上限 15 MHz，无法覆盖射频（>100 MHz）或通信信号测试。
无矢量调制能力（如 QAM、OFDM），不支持 4G/5G 通信协议。
双通道同步测试：
必须通过外部方案实现相位差（如 RC 移相网络或搭配第二台设备）。
