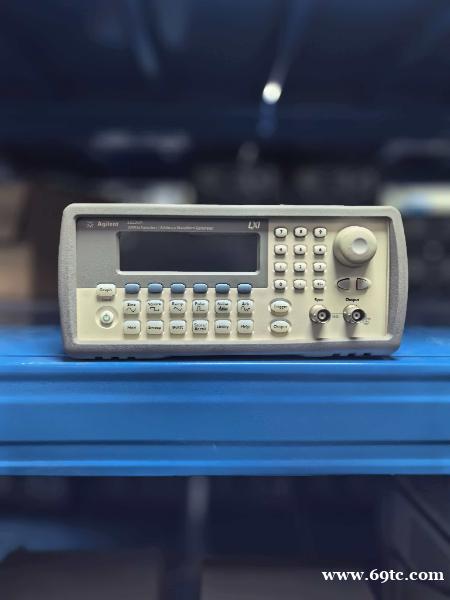

安捷伦（现是德科技 Keysight）33220A 是一款 20 MHz 函数/任意波形发生器，核心功能是生成高精度标准波形（正弦、方波等）及自定义任意波形，频率范围 1 μHz–20 MHz，14 位分辨率、50 MSa/s 采样率、64 K 点任意波形存储深度。它采用直接数字合成（DDS）技术，失真度低、频率稳定性高，标配 AM/FM/PM/FSK/PWM 调制及线性/对数扫描功能，适用于电子研发、教育实验及自动化测试。
一、核心性能参数
1. 波形生成能力
频率范围：
正弦波/方波：1 μHz–20 MHz，分辨率 1 μHz。
斜波/三角波：1 μHz–200 kHz。
脉冲波：500 μHz–5 MHz，上升/下降时间 <15 ns，占空比可调范围 20%–80%（≤10 MHz）。
任意波形特性：
14 位垂直分辨率，50 MSa/s 采样率，64 K 点存储深度，非易失存储器可保存 4 个用户自定义波形。
幅度范围：10 mVpp–10 Vpp（50 Ω 负载） 或 20 mVpp–20 Vpp（开路），DC 偏置 ±5 V（50 Ω）。
2. 信号质量与精度
相位噪声：典型值 -115 dBc/Hz（10 kHz 偏移），确保高频信号纯净度。
正弦波失真度：
<100 kHz 时 ≤0.03%。
2–20 MHz 时 ≤-40 dBc（典型值）。
幅度平坦度：20 MHz 内 ≤±0.3 dB（相对于 1 kHz 参考点）。
二、关键功能与应用场景
1. 核心功能模块
标准波形支持：
11 种标准波形，包括正弦波、方波、三角波、斜波、脉冲、噪声、直流及内置专用波形（如心律波、Sin(x)/x）。
调制与扫描：AM/FM/PM/FSK/PWM 调制（调制频率 2 mHz–20 kHz），线性/对数扫描（时间 1 ms–500 s）。
易用性设计：
图形化 LCD 界面，支持波形参数的视觉化验证，避免设置错误。
直观操作：旋钮+数字小键盘调节参数，可直接输入 Vpp、Vrms、dBm 或高低电平值。
2. 典型应用场景
电子研发与测试：
生成精确时钟信号测试芯片时序特性，或模拟传感器输出验证电路响应。
通过任意波形功能复现复杂故障信号，用于系统鲁棒性测试。
教育与自动化：
高校实验室中用于基础信号原理教学，操作简单且成本较低。
集成至自动测试系统，通过 GPIB/USB/LAN 远程控制，支持 SCPI 编程指令。

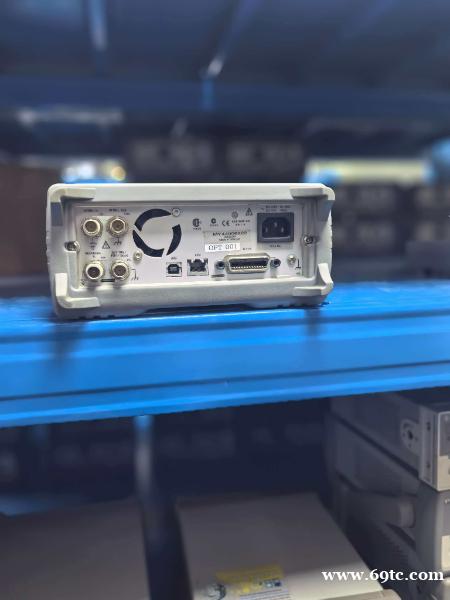

三、接口与扩展性
1. 标准配置接口
通信接口：
USB、GPIB（IEEE-488.2）、LAN（LXI Class C 标准），支持远程控制与数据传输。
编程兼容性：SCPI 命令集，适配 Python、LabVIEW 等工具开发自动化脚本。
外部同步能力：
选件 001 提供 10 MHz 外部时钟基准输入/输出，实现多台设备相位同步（如与另一台 33220A 或 33250A 联动）。
2. 软件与扩展工具
IntuiLink 任意波形软件：
可编辑/下载自定义波形，或捕获示波器信号直接作为输出源。
BenchVue 支持：
简化 PC 控制流程，实现一键数据捕获与分析（需固件升级）。
